Con HTD Cisam-Ernst offre una tecnologia che permette di misurare velocemente (meno di un minuto) e con precisione la profondità del trattamento termico di strati induriti, evitando operazioni come il sezionamento del campione, l’inglobatura, la lucidatura e quindi senza danneggiare l’integrità del pezzo. Il principio di funzionamento (brevetto Ernst) si basa sull’effettuazione di un’unica impronta applicando progressivamente il carico e misurando a intervalli regolari la profondità raggiunta, senza influenze dovute a flessioni o cedimenti. Questo campionamento equivale a effettuare un elevatissimo numero di impronte in un unico punto. Dall’acquisizione continua dei valori rilevati con la progressiva applicazione del carico si ottiene la curva carico – durezza da cui attraverso un algoritmo proprietario si evince il valore della profondità del trattamento termico e la curva schematica dello strato superficiale indurito.

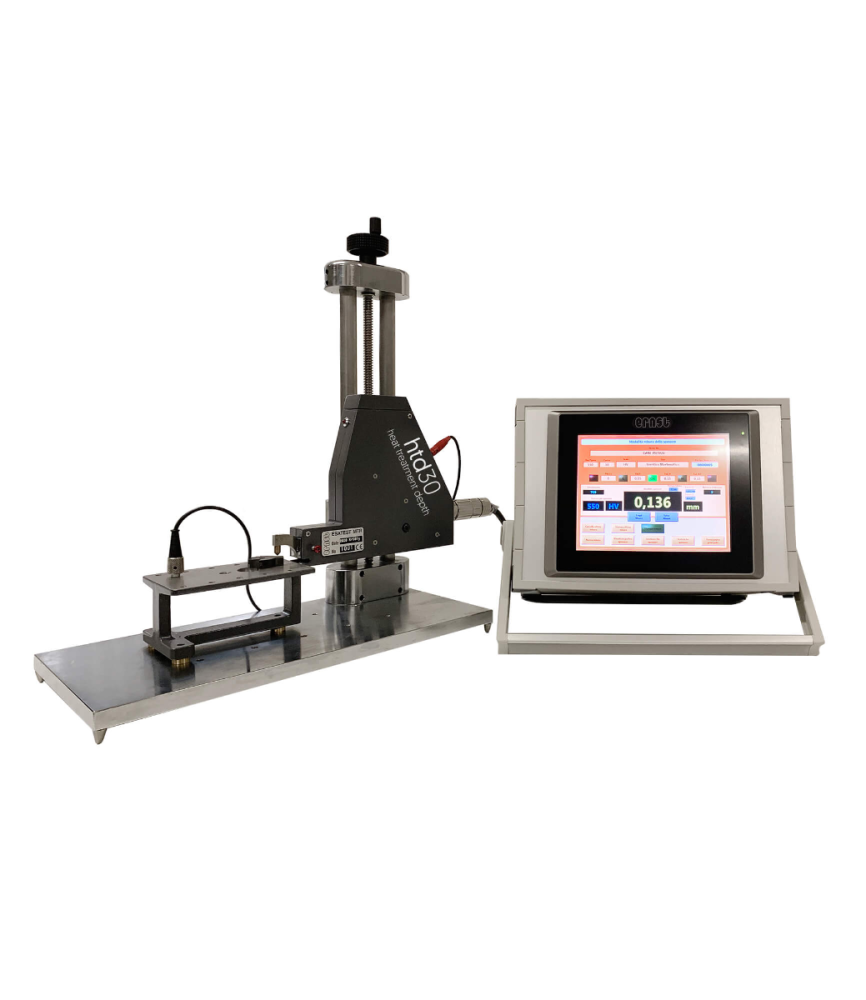

Misuratore di spessore HTD30
Vantaggi e caratteristiche
| 1 | Principio Brevettato Ernst - Misurazione dello spessore del trattamento termico da 0.02 mm a 0.2 mm |
| 2 | Controllo non distruttivo - Possibilità di controllo dell’intero lotto di produzione Risparmio di materiale ed eliminazione dei costi di smaltimento |
| 3 | 1 test: 1 minuto - Drastica riduzione dei tempi di prova Aumento della produttività |
| 4 | Una sola misurazione vs un processo complesso - Non necessita di troncatrice, pulitrice, inglobatrice, microdurometro e relativi materiali di consumo |
Scheda tecnica
| Alimentazione | 100/250 VAC, 50/60 Hz |
| Carichi | 1kgf - 30kgf |
| Certificazioni e norme | DIN 50158 ASTM E-18 Metodo indiretto su provino certificato ISO 6508 Metodo indiretto su provino certificato |
| Diamentro min. misurabile | 4 mm |
| Funzioni selezionabili | Selezione carichi - lingua - calibrazione misura di durezza - misura di spessore curva durezza - curva schematica riferimento - tolleranze - sequenza file - scala - statistiche - istogramma |
| Interfacce I/O | USB - Ethernet |
| Lettura | Diretta della profondità di spessore del trattamento termico su display 8” touchscreen Curva schematica con valore dello spessore del trattamento termico alla durezza prefissata Statistiche e sovrapposizione curve |
| Lingue | Italiano, Inglese, Tedesco, Altre lingue su richiesta |
| Modalità applicazione carico | Automatica con valore di carico selezionato in funzione dello spessore del trattamento termico |
| Peso | ca. 32 kg |
| Principio di funzionamento | Spessore del trattamento termico espresso dalla valutazione della curva di carico-penetrazione e algoritmo di calcolo sperimentato |
| Scale standard | mm/inch durezza efficace riferita a scale HV/HRC |
| Tempo di carico | Tempo di ciclo dipendente dal carico massimo selezionato |
| Dimensioni | L40 cm W 50 cm H 35 cm |
