Durometro Rockwell completamente automatico con carichi Rockwell e Super Rockwell con capacità di effettuare prove di durezza su pezzi di grande dimensione altezza fino 420 mm nella sua versione standard.
Il sistema a molla, rispetto ai più diffusi sistemi a cella di carico permette di risparmiare fino a 10 secondi per ogni ciclo di prova, questo significa che è possibile risparmiare 12 minuti ogni ora (circa 2 ore al giorno lavorativo) massimizzando la produttività.
TWIN-X è stato realizzato per soddisfare le molteplici esigenze nel controllo della durezza, la sua versatilità è data dalla corsa del penetratore fino a 45 mm che permette il controllo anche in serie di particolari di spessori differenti senza dover eseguire regolazioni e dalla possibilità di bloccare i pezzi da misurare a sbalzo consentendo di misurare pezzi complicati senza supporti esterni.
La testa di misura si sposta sull’asse verticale dello stativo, il cambio e l’applicazione del carico avvengono in modo automatico.
TWIN-X è equipaggiato con un dispositivo di sicurezza che ritrae automaticamente il penetratore in caso di mal posizionamento del pezzo o di eventuali corpi estranei inseriti tra il penetratore e il pezzo da controllare.
TWIN X è stato appositamente progettato per gestire applicazioni non standard, il design, altamente flessibile, consente di personalizzare lo strumento per applicazioni specifiche, è possibile rimuovere il gruppo vite quando si devono controllare pezzi di grandi dimensioni come stampi, fusioni, etc. ed è disponibile una versione speciale con uno stativo di +500mm rispetto allo standard che consente di misurare pezzi con altezze fino a 950mm.
Inoltre la testa di misura è indipendente e può essere rimossa e utilizzata all'interno di sistemi di controllo in linee di produzione senza l’intervento dell’operatore.

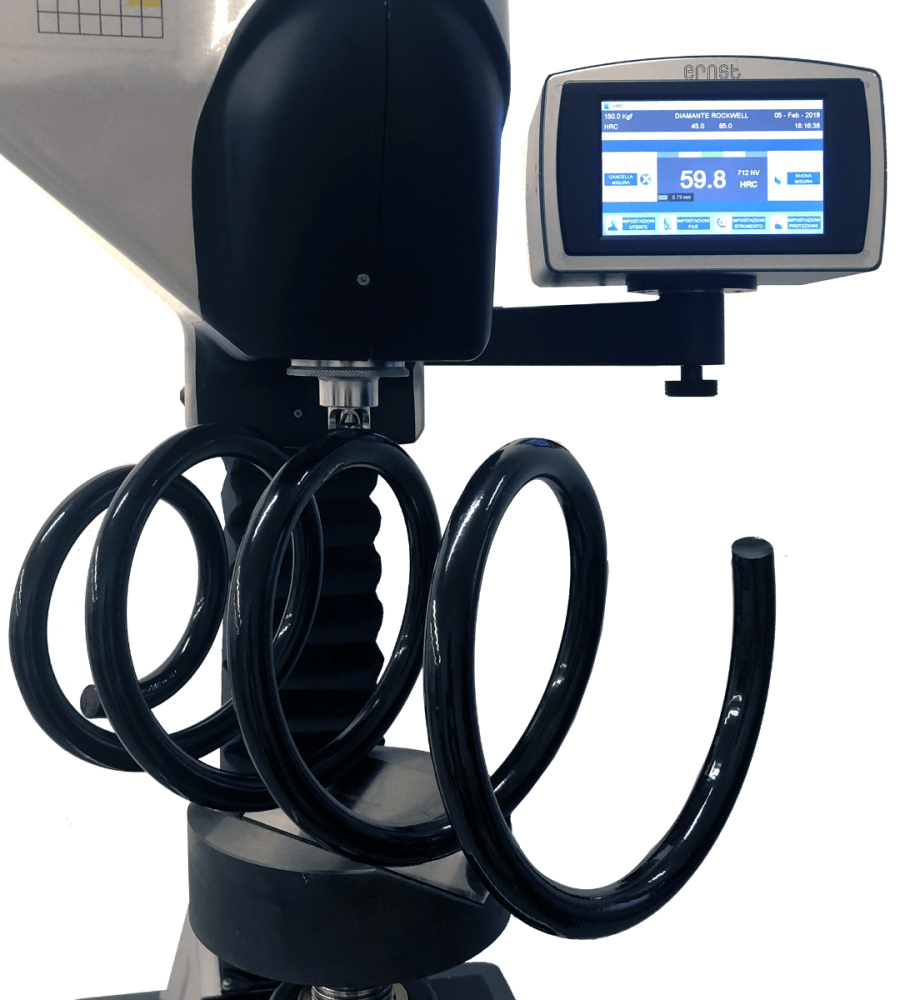

Durometro automatico Twin X
Vantaggi e caratteristiche
1 | Principio Rockwell e Rockwell Superficiale - Rapidità di prova: tempo di ciclo < 1.5” |
2 | Funzionamento automatico - Inserimento in linea di produzione |
3 | Il sistema di carico a molle, progetto Ernst, assicura: test insensibili a cedimenti o flessioni del materiale durante la prova - Misure affidabili e più veloci |
4 | Il sistema di carico a molle, progetto Ernst, assicura: test insensibili a cedimenti o flessioni del materiale durante la prova - Misure affidabili e più veloci |
5 | Il sistema di carico a molle, progetto Ernst, assicura: test precisi e affidabili in accordo agli standard internazionali - Conformità agli standard internazionali |
Scheda tecnica
Alimentazione | monofase, 230 VAC, 50/60 Hz, (115 VAC a richiesta) |
Carichi | Rockwell: 60kgf (588N), 100kgf (980N), 150kgf (1471N) Rockwell Superficiale: 15kgf (147N), 30kgf (294N), 45kgf (441N) Brinell: 15,625kgf (153.2N), 31,25kgf (306.5N), 62,5kgf (612.9N), 125kgf (1226N), 187,5kgf (1839N) |
Certificazioni e norme | ASTM E 18 ISO-EN 6508 |
Interfacce I/O | USB per connessione stampante - USB per esportazione diretta su chiavetta USB |
Lettura | diretta su monitor touch-screen |
Lingue | Italiano, Inglese, Tedesco, Altre lingue su richiesta |
Modalità applicazione carico | automatica, per mezzo di motore passo passo (corsa penetratore 45mm) |
Peso | Peso lordo: ca. 270kg (durometro + banco) - Peso durometro: 160kg |
Precarico | 3kgf (24.9N) - 10kgf (98N) |
Principio di funzionamento | Rockwell e Rockwell superficiale |
Scale standard | Rockwell: HRA - HRB - HRC - HRD - HRF - HRG Super Rockwell: HR15N - HR30N - HR45N - HR15T - HR30T - HR45T Brinell: HB/30 - HB/10 - HB/5 - HB/2,5 - kgf/mm2 - N/mm2 - altre scale su richiesta |
Tempo di carico | da 1sec a 45sec, selezionabile da touch-screen |
Dimensioni | L90cm x W70cm x H115cm |
Impostazioni programmabili | 400 file memorizzabili (per ogni file può essere memorizzato un prodotto con i rispettivi parametri di prova: codice, nome cliente, scala di durezza, valori di tolleranza, etc.) Impostazione 5 campi di tolleranza nei controlli in serie |
